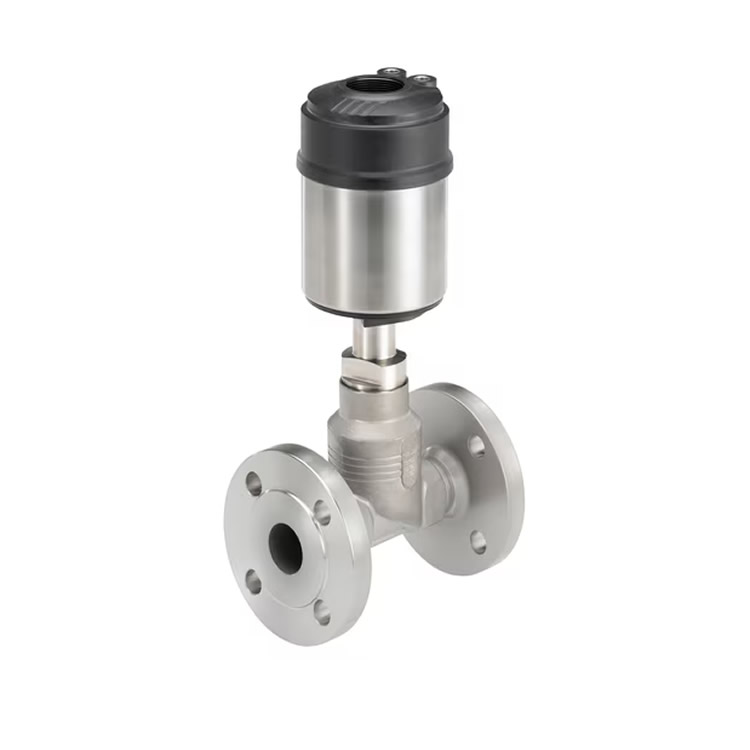

burkert 氣動2通截止閥 2301

一、基礎技術參數

1. 類型描述

   ? 氣動操作二通截止控制閥（Pneumatically operated 2-way Globe Control Valve）

   ? 流量方向：閥座下方（Flow direction below seat）

   ? 控制功能：

     ? CF A：彈簧力常閉（Normally closed）

     ? CF B：彈簧力常開（Normally opened）

   ? 泄漏等級：III/IV/VI級（DIN EN 60534-4）

2. 性能特性

   ? 控制特性：等百分比（Equal percentage），可選線性（Linear）

   ? 理論可調比：50:1

   ? 循環壽命：高周期壽命，免維護操作

   ? 閥體材質：不銹鋼（Flow optimised body in stainless steel）

3. 尺寸范圍

   ? 公稱通徑：DN 10–DN 100（NPS ?–NPS 4）

   ? 執行器尺寸：

     ? ? 50 mm (D), 70 mm (M), 90 mm (N), 130 mm (P), 225 mm (L)

二、操作參數

1. 壓力范圍

   ? 操作壓力：0–25 bar(g)，可選40 bar(g)

   ? 真空版本：+0.9 bar(g)

   ? 公稱壓力：PN 25/PN 40（DIN EN 1333）, Class 150（DIN EN 1759）

2. 溫度范圍

   ? 介質溫度：-40°C 至 +230°C（高溫版本支持+230°C蒸汽）

   ? 環境溫度：

     ? 帶定位器/控制器Type 8791/8792/8793：-10°C 至 +80°C

     ? 帶定位器Type 8692/8693/8694：-10°C 至 +55°C

3. 流量特性

   ?  K_v  值范圍：0.1–140 m3/h（取決于閥座尺寸）

   ? 閥座可更換，單端口尺寸支持多  K_{vs}  值

   ? 黏度限制：最大600 mm2/s
