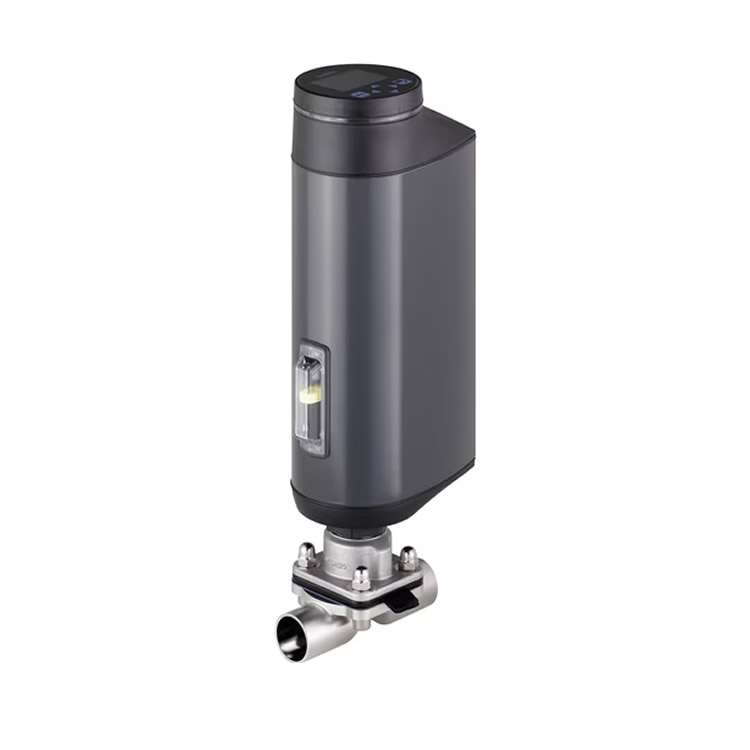

3363型隔膜控制閥規格參數手冊

一、基礎參數

1. 產品類型

   ? 電控線性執行器（定位器） + 隔膜 + 二通閥體

   ? 安全機制：

     ? 可選SAFEPOS能量存儲（斷電時自動歸位至預設安全位置：開/關/保持原位）

     ? 無能量存儲時：斷電鎖定最后位置

2. 關鍵特性

   ? 驅動速度：最高4 mm/s（AG2執行器推力2500 N，AG3為11500 N）

   ? 關閉時間：

     ? AG2：1.5–4.5秒

     ? AG3：5.7–12.0秒（取決于行程與工況）

   ? 定位器死區：±0.4%

   ? 位置指示：

     ? 360° LED光環 + 機械位置指示器

   ? 防護等級：IP65/IP67（NEMA 4X）

二、結構與材料

1. 閥體類型與材質

   閥體類型 材質 表面處理（Ra）

鍛鋼閥體 (VS) 1.4435 (F316L/316L) 電解拋光：≤0.38 μm (NO17)<br>機械拋光：≤0.5 μm (NO14)

不銹鋼塊材 (VI) 1.4435 (316L) 電解拋光：≤0.38 μm (NO17)<br>機械拋光：≤0.5 μm (NO14)

塑料閥體 (PW/PV/PP/PD) PVC-C, PVC-U, PP, PVDF 標準表面（依型號而定）

鑄造閥體 (VG) 1.4435 (316L) 電解拋光：≤0.6 μm (NO16)<br>機械拋光：≤0.76 μm (NO06)

2. 隔膜材料與耐溫

材料 耐溫范圍 滅菌耐受

EPDM (AD) -10°C ~ +143°C 150°C蒸汽滅菌60分鐘

PTFE/EPDM (EA) -10°C ~ +130°C 140°C蒸汽滅菌60分鐘

Advanced PTFE/EPDM (EU) -5°C ~ +143°C 150°C蒸汽滅菌60分鐘

GYLON?/EPDM層壓 (ER) -5°C ~ +130°C 140°C蒸汽滅菌60分鐘

三、性能規格

1. 操作限制

   ? 介質壓力：

     ? AG2執行器（≤DN40）：最高10 bar

     ? AG3執行器（DN50–DN100）：DN50/65為10 bar，DN80為6 bar，DN100為3.5 bar

   ? 溫度范圍：

     ? 環境溫度：-10°C ~ +65°C（無顯示屏）；-10°C ~ +60°C（帶顯示屏）

     ? 介質溫度：依隔膜材料而定（見上表）

     ? 存儲溫度：-20°C ~ +55°C

2. 流體性能

   ? 流量系數（Kv）：

     ? DN8：1.5–1.9 m3/h

     ? DN25：14.6–18 m3/h

     ? DN100：180–240 m3/h（依連接標準不同）

   ? 死區空間：極小化設計，適用于高純度/無菌流程
